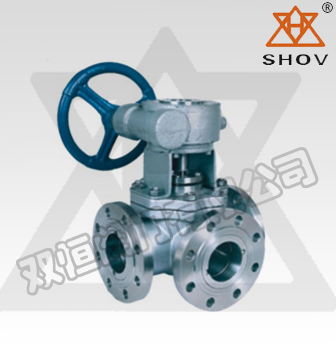

主要特點：
1、
三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球閥分T型和L型，使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
主要零件材料
|
材料代號
零件名稱 |
C |
P |
R |
|
閥體 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封 |
聚四氟乙烯 |
聚四氟乙烯 |
聚四氟乙烯 |
|
對位聚苯 |
對位聚苯 |
對位聚苯 |
|
填料 |
聚四氟乙烯 |
聚四氟乙烯 |
聚四氟乙烯 |
|
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
使用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
選用（聚四氟乙烯）密封材料為≤150℃ |
|
選用（對位聚苯）密封材料為≤300℃ |
主要性能規范
|
試驗壓力（MPa） |
公稱壓力PN |
|
1.6 |
25 |
|
殼體強度試驗 |
2.4 |
3.75 |
|
密封試驗（液） |
1.75 |
2.75 |
主要連接及外形尺寸
|
公稱通徑 |
d |
D1 |
H |
L1 |
L2 |
W |
|
15 |
1/2″ |
15 |
15 |
65 |
140 |
70 |
130 |
|
20 |
3/4″ |
20 |
20 |
84 |
165 |
83 |
160 |
|
25 |
1″ |
25 |
25 |
84 |
165 |
83 |
160 |
|
40 |
11/2″ |
40 |
40 |
152 |
250 |
125 |
500 |
|
50 |
2″ |
50 |
50 |
157 |
260 |
130 |
500 |
|
65 |
21/2″ |
65 |
65 |
183 |
320 |
160 |
800 |
|
80 |
3″ |
80 |
80 |
183 |
320 |
160 |
800 |
|
100 |
4″ |
100 |
100 |
195 |
370 |
185 |
800 |
|
125 |
5″ |
125 |
125 |
355 |
510 |
255 |
850 |
|
150 |
6″ |
150 |
125 |
355 |
510 |
255 |
850 |
|
200 |
8″ |
200 |
150 |
430 |
580 |
290 |
1500 |
|
250 |
10″ |
250 |
203 |
475 |
670 |
335 |
|
|
300 |
12″ |
300 |
254 |
550 |
720 |
360 |
|
